Aufgabenstellung

Durch die globale Vernetzung und die dadurch erhöhte Gefahr der Ausbreitung von ansteckenden Krankheiten versuchen Behörden, Betreiber aber auch Arbeitgeber an vielen Stellen, wie z.B. Flughäfen, Seehäfen, Bahnstationen oder einfach nur am Werkstor, die Verbreitung gefährlicher Infektionskrankheiten zu verhindern. Dazu gehören Krankheiten, wie z.B.:

– das Coronavirus (2019-nCo, Covid-19, SARS-CoV-2)

– das „Schwere Akute Respiratorische Syndrom“ (SARS)

– das Ebola-Virus (EVD)

– das „Middle East Respiratory Syndrome Coronavirus“ (MERS-CoV)

Eine Möglichkeit der Kontrolle ist unter anderem eine konsequente Überwachung der Körpertemperatur, da in vielen Fällen Fieber (ab 38°C) ein Indikator sein kann.

Lösung

Die von CMV Systems entwickelte mobile Zugangsschleuse ermöglicht schnell und einfach einen kontrollierten Zugang. Mit Hilfe der kalibrierten Infrarotkamera PYROVIEW des deutschen Herstellers DIAS Infrared hat CMV Systems ein System entwickelt, welches zuverlässig und innerhalb von Sekunden berührungslos die Oberflächentemperaturen bestimmt.

Zum Einsatz kommt neben der präzisen Infrarotkamera PYROVIEW ein Referenzstrahler, welcher eine gleichbleibende stabile Referenztemperatur liefert und so Messfehler infolge von Unsicherheiten der Sensorik, die sich aus der Umgebungstemperaturdifferenz und der Temperaturdrift des Detektors ergeben, reduziert. Nur mit Hilfe eines Referenzstrahlers kann eine relative Messgenauigkeit im Bereich von 0,5°C erreicht werden.

Die Schleuse zeigt durch eine Ampel den Status und das Ergebnis der Messung an. Optional kann ein Monitor oder ein akustisches Signal zur externen Kontrolle angeschlossen oder der Zugang automatisiert über ein öffnendes Drehkreuz geregelt werden. Das System benötigt nur einen haushaltsüblichen 230V Netzanschluss und kann bei Bedarf mit wenigen Handgriffen für den Transport auseinander gebaut werden.

Der Auswerterechner, welcher in der zweiten Pforte untergebracht ist, ist über eine stabile Ethernet-Verbindung an die Kamera gekoppelt. Die Auswertesoftware erfasst automatisch das Objekt und wertet direkt in Verbindung mit dem Referenzstrahler die erfasste Oberflächentemperatur unter Berücksichtigung der Messunsicherheiten aus. Die Messung und Auswertung erfolgt fortlaufend und erfordert keine Unterbrechung.

Über definierte Temperaturwerte können Voralarme und Alarme eingestellt werden. Entweder erfolgt die Alarmierung diskret durch ein optisches Signal oder wahlweise auch akustisch. Dadurch wird eine bestmögliche Automatisierung erreicht. Optional können die Daten in Tagesordnern abgespeichert werden.

Das Gesamtsystem eignet sich zur kontinuierlichen einfachen, diskreten und schnellen Kontrolle von Personen. Es ersetzt aber keinesfalls ein medizinisches Screening sowie empfohlene Schutzmaßnahmen.

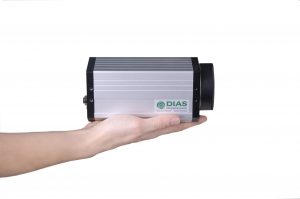

Feuerraumkamera PYROVIEW:

Eine Wärmebildkamera dient zur berührungslosen Temperaturmessung und Aufnahme von zweidimensionalen Temperaturverteilungen mit hoher thermischer Auflösung an ortsfesten und bewegten Messobjekten. Die langjährige Erfahrung auf dem Gebiet der Thermografie haben wir einfließen lassen in unsere Wärmebildkamera-Serien PYROVIEW. Die Geräte sind langlebig, robust und für den industriellen Dauereinsatz geeignet. Schwerpunktmäßig werden die Wärmebildkameras in der Prozesssteuerung und -überwachung, Qualitätskontrolle, Brandfrüherkennung sowie bei Messungen in Forschung und Entwicklung eingesetzt.

Unsere Wärmebildkamera-Serie PYROVIEW gestattet Ihnen die berührungslose Messung von zweidimensionalen Temperaturverteilungen mit hoher thermischer und räumlicher Auflösung. Die Geräte sind besonders für den industriellen Dauereinsatz geeignet. Verschiedene Standard-, Weitwinkel-, Tele- und Makroobjektive sowie spezielle Feuerraum- und Boreskopobjektive mit motorischer oder manueller Fokussierung erlauben bestmögliche Messergebnisse. Mittels schneller Echtzeit-Datenübertragung über Fast Ethernet bzw. Gigabit-Ethernet können die Bilder auf einen PC übertragen werden. Der Stand-alone-Betrieb ohne PC-Kopplung ist ebenfalls möglich.Alarm- und Grenzwertüberwachung sowie getriggerte Messungen werden durch die je zwei galvanisch getrennten Eingänge (Trigger) und Ausgänge (Alarm) realisiert. Die Kameras verfügen über einen großen Dynamikbereich und einen 16-Bit A/D-Wandler.
