Aufgabenstellung

Bei der Glasherstellung wird das Gemenge der Glasschmelzwanne zugeführt und dabei zu einer flüssigen Glasschmelze aufgeschmolzen und geläutert. Die Schmelzwannen sind aus feuerfesten Materialien erstellt und als Energieträger für die Brenner dient Erdgas, Schwer- und Leichtöl oder Elektrizität. Die Temperatur in der Wanne beträgt ca. 1500 °C, die genaue Temperatur hängt entscheidend von der Schmelztemperatur des jeweiligen Glases sowie der feuerfesten Ausmauerung ab. Für einen wirtschaftlichen Betrieb werden die Glasschmelzwannen in der Regel abgesehen von kleineren geplanten Zwischenreparaturen durchgehend betrieben. Eine sogenannte Ofenreise kann bis zu 15 Jahre dauern. Um Ausfälle zu vermeiden, ist eine durchgängige Überwachung des Prozesses und des Zustands der Glaswanne im Ofen zu empfehlen.

Lösung

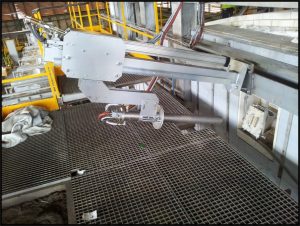

Infrarot-Feuerraumkamera PYROINC 1600N im Festeinbau mit Verfahrvorrichtung. Zusätzlich zu den bisher bekannten visuellen Systemen sind u.a. folgende Informationen mit der PYROINC 1600N verfügbar:

• Überwachung der Brennerfunktion (Temperatur, Ausdehnung, Flammenverhalten, Umschaltung)
• Temperaturüberwachung der Ausmauerung (Gewölbe, Außenwände)
• Visuelle Kontrolle des Schmelzwanneninnenraums
• Temperaturüberwachung und Fließverhalten des Gemenges
• Archivierfunktion der Ofenreise
• Signalweitergabe sowie Alarmausgabe an übergeordnetes PLS

Dies vereinfacht die Steuerung und die Optimierung des Prozesses; Unregelmäßigkeiten können im besten Fall in einem frühen Stadium erkannt werden um Gegenmaßnahmen einzuleiten. Ebenso können Temperaturwerte überwacht und ggf. zur Optimierung an ein übergeordnetes Prozessleitsystem übergeben werden.
